CONECTOR DE ALTO VOLTAJE PL082U-61-10
PowerLok 4.0; Male Receptacle; 2 Pole; HVIL; U-coded
El PL082U-61-10 es un receptáculo de alta resistencia mecánica y eléctrica fabricado por Amphenol Industrial. Pertenece a la prestigiosa familia PowerLok 4.0 (diseño compacto de nueva generación enfocado en la movilidad eléctrica). Este componente está específicamente diseñado para la distribución de energía segura y eficiente en vehículos eléctricos (EV), sistemas de almacenamiento de baterías híbridas (ESS) y unidades de distribución de energía (PDU).Su carcasa cuenta con una clave mecánica o codificación tipo "U" (U-coded) que evita errores humanos al momento del ensamblaje en fábricas, impidiendo que se conecte en una línea equivocada. Además, integra la avanzada tecnología de contactos cilíndricos patentada RADSOK, la cual utiliza rejillas hiperbólicas curvas que maximizan el área de contacto eléctrico. Esto disminuye drásticamente la caída de voltaje, mitiga la generación de calor extremo y garantiza una alta durabilidad durante cientos de ciclos de conexión y desconexión sin perder conductividad.
| Tipo de producto: | Conector macho de tipo receptáculo (Male Receptacle) fijo para instalación directa en paneles o chasis de equipos. |
| Número de posiciones: | 2 polos (transmisión bipolar de corriente positiva/negativa). |
| Sistema de seguridad integrado: | Circuito de interbloqueo de alta tensión (HVIL), esta patilla auxiliar avisa al vehículo si se está desconectando para cortar la energía antes de un arco eléctrico peligroso. |
| Tensión máxima de trabajo: | 1.000 V CC (1 kV). |
| Corriente máxima continua: | 60 A (medida a una temperatura ambiental constante de 40 °C). |
| Calibre y fijación del cable: | Apto para conductores eléctricos con sección transversal de 10 mm² (equivalente aproximado a cables calibre 8 AWG), fijados mediante la técnica segura de prensado (Crimp). |
| Hermeticidad y protección ambiental: | Grado industrial IP67 cuando se encuentra debidamente acoplado, lo que significa resistencia total al polvo fino e impermeabilidad ante inmersiones temporales en agua. |
| Rango térmico operativo: | Diseñado para soportar climas o entornos de motor extremos, trabajando desde los -40 °C hasta los +125 °C. |
| Contraparte compatible (Hembra / Aéreo): | Enchufe móvil recto para cable modelo PL182U-61-10. Cuenta con la misma codificación U y compatibilidad absoluta para cables de 10 mm². |
Productos relacionados
CONECTOR DE ALTO VOLTAJE PL182U-61-10
PowerLok 4.0; Female Connector; 2 Pole; HVIL; U-coded
CONECTOR DE ALTO VOLTAJE PL18W-301-70
PowerLok 300; Female Connector; 1 Pole; HVIL; W-coded; 70 mm²

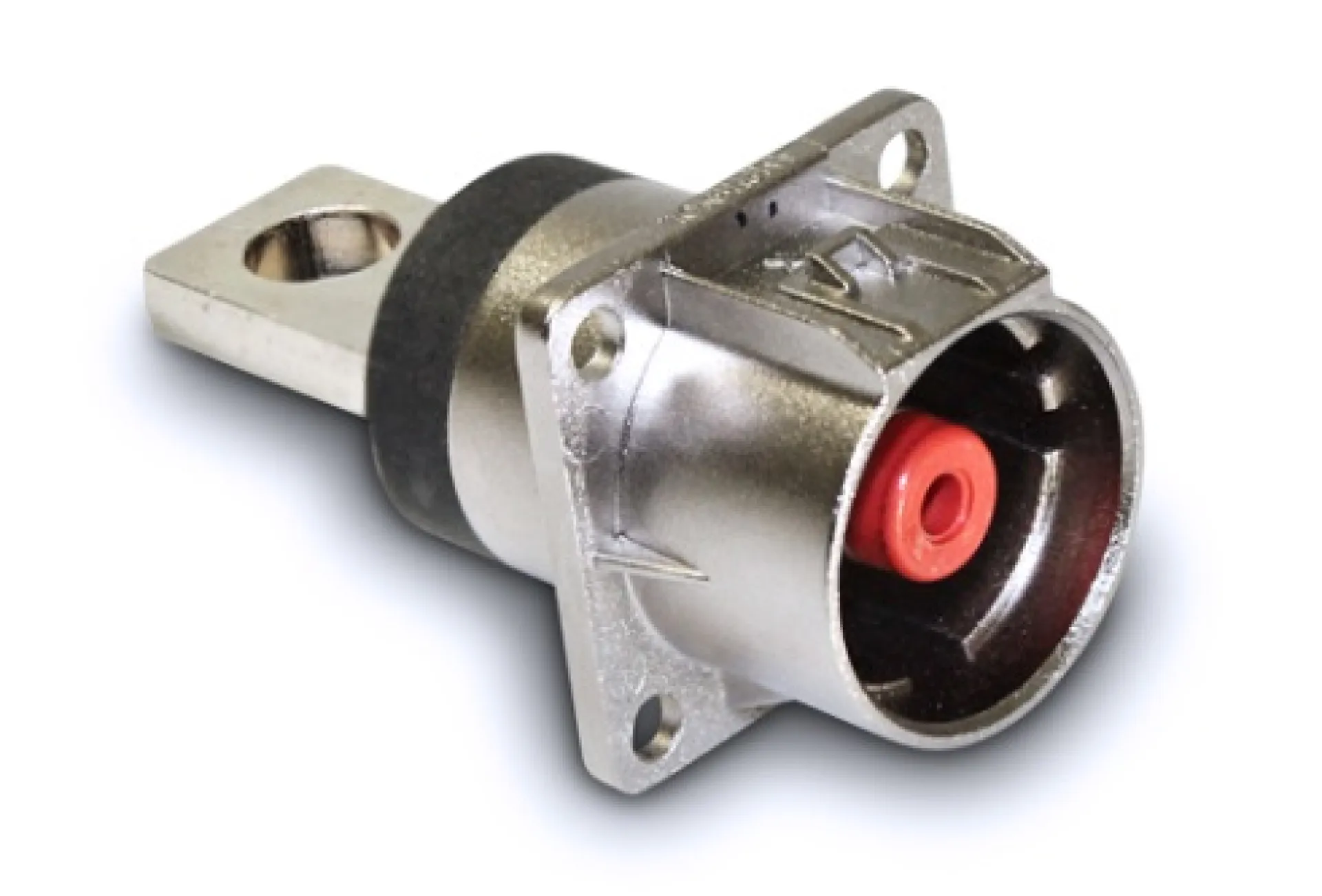

CONECTOR DE ALTO VOLTAJE PL00W-301-10M8
Conectores de VE 10MM POWERLOK SINGLE WAY RECEPTACLE M8 BUSBAR HOLE W KEY WITH HVIL

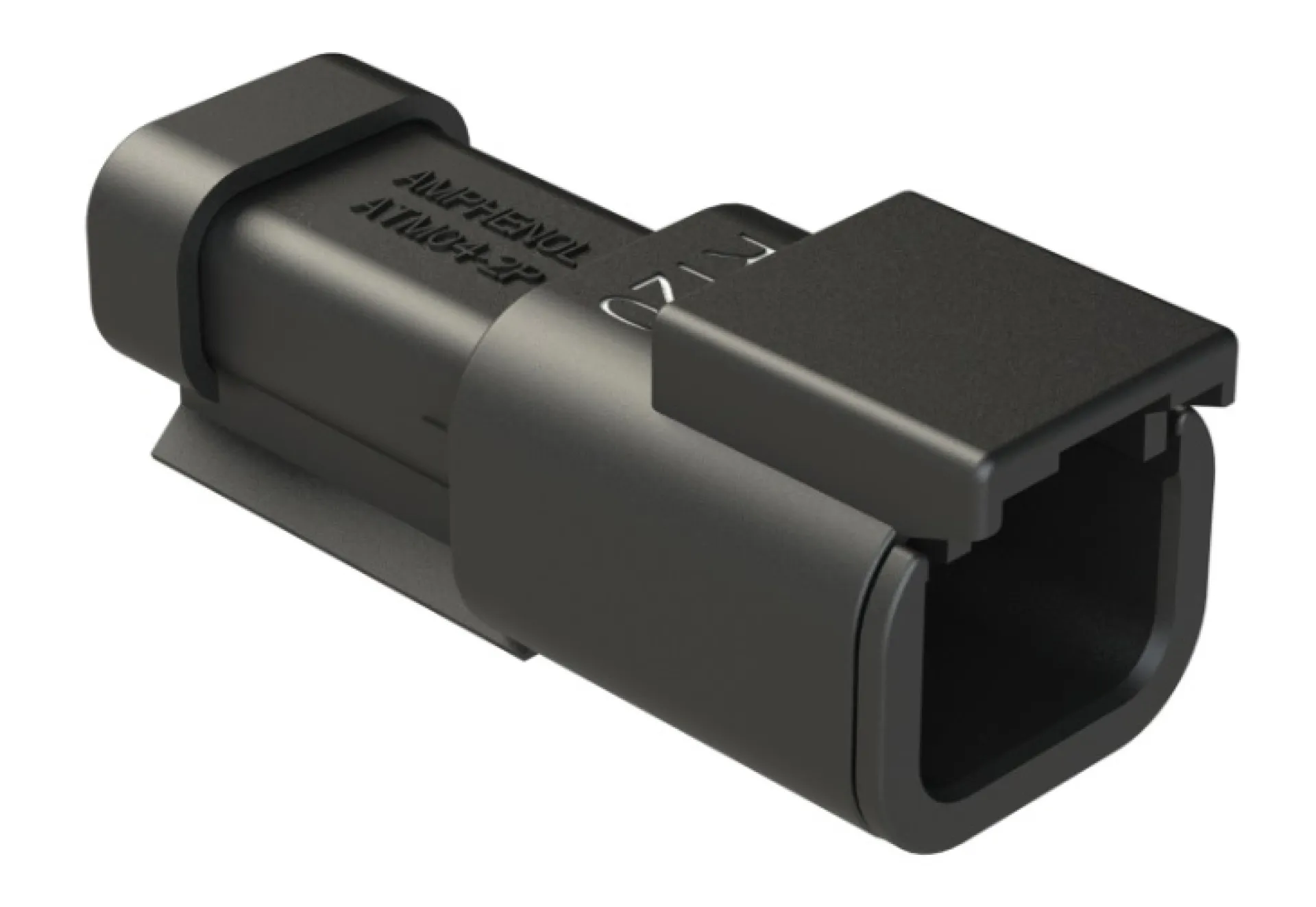

RESISTENCIA AMP 120OHMS MALE ATM04-2P-RB120BK 2-WAY RECEPTACLE
