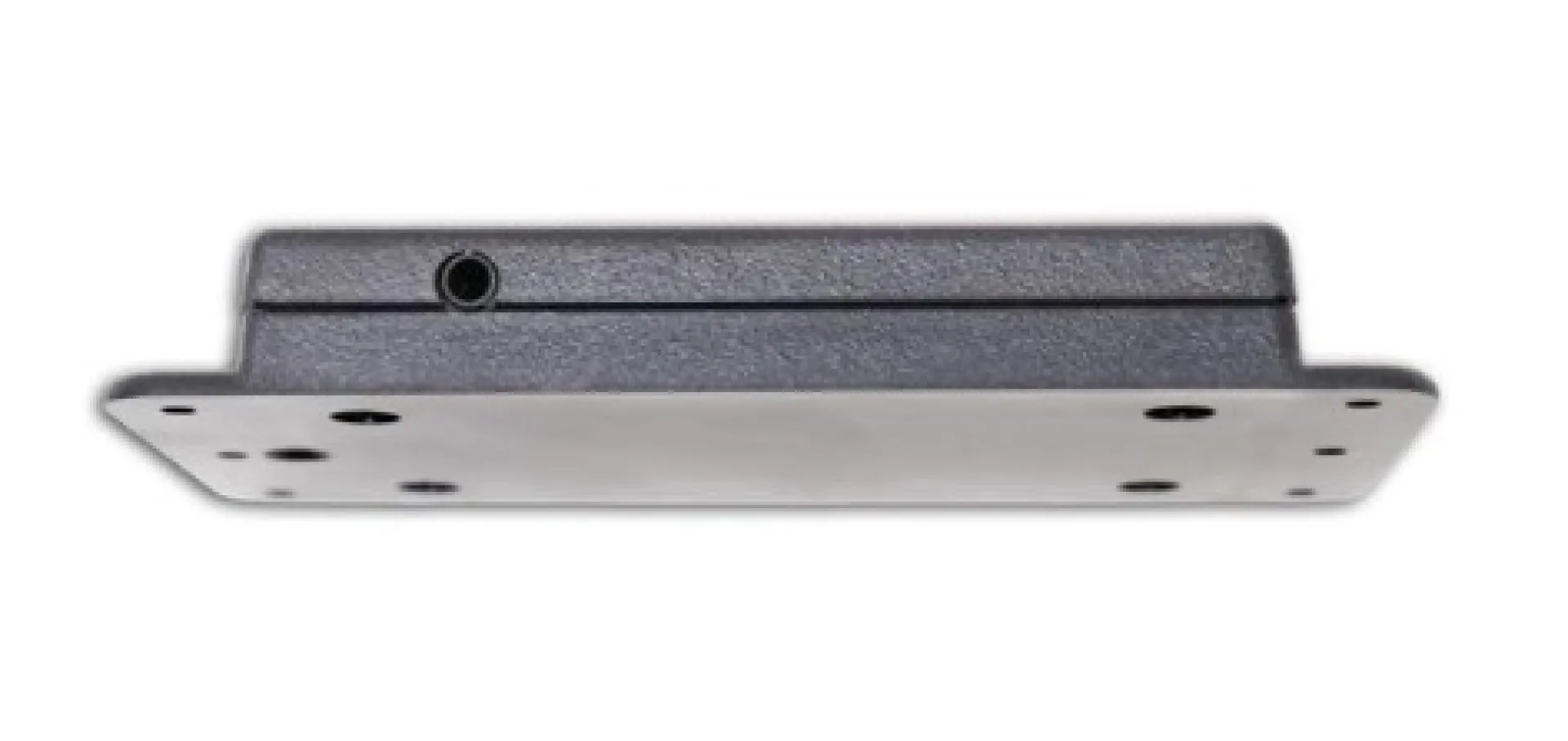

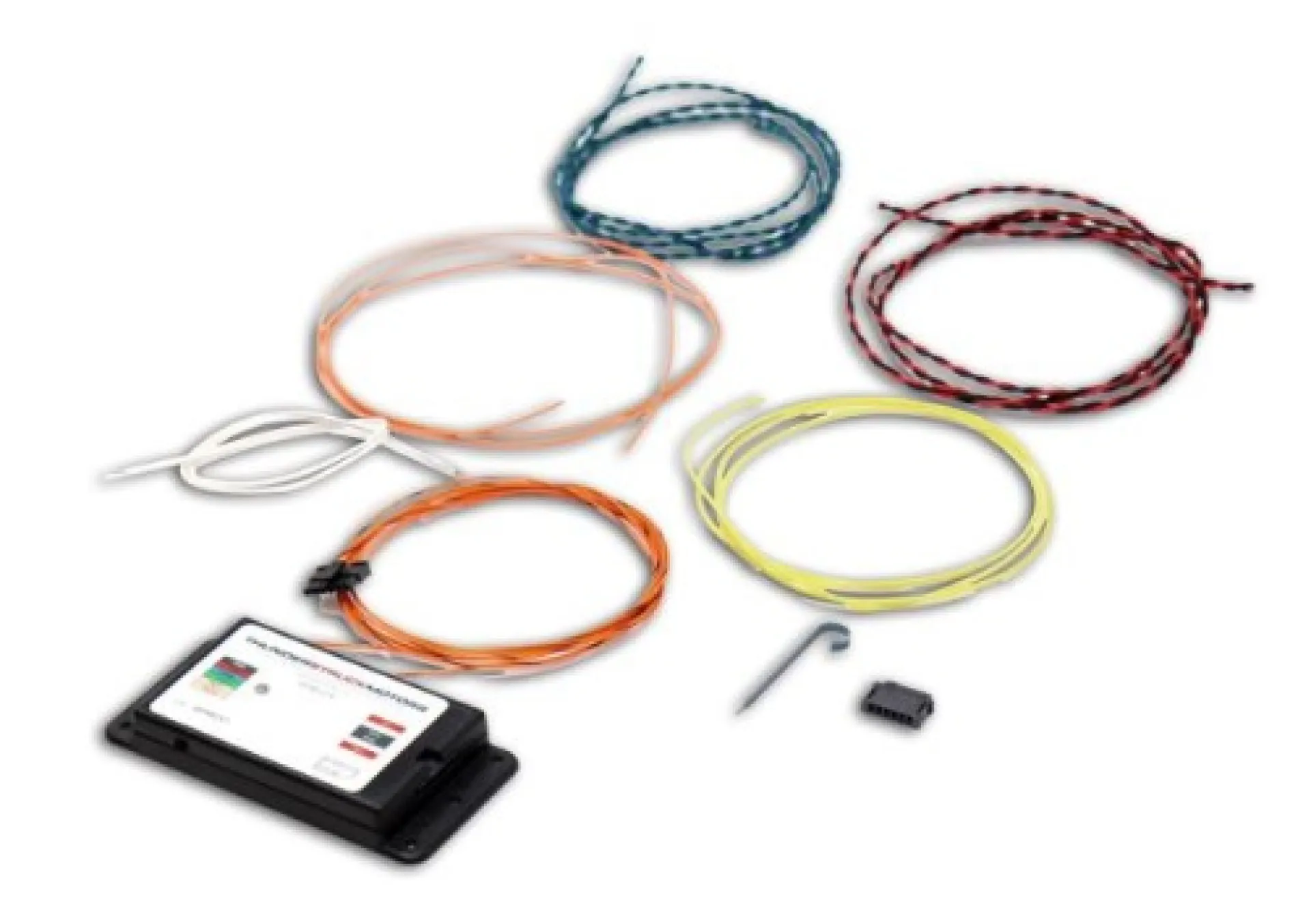

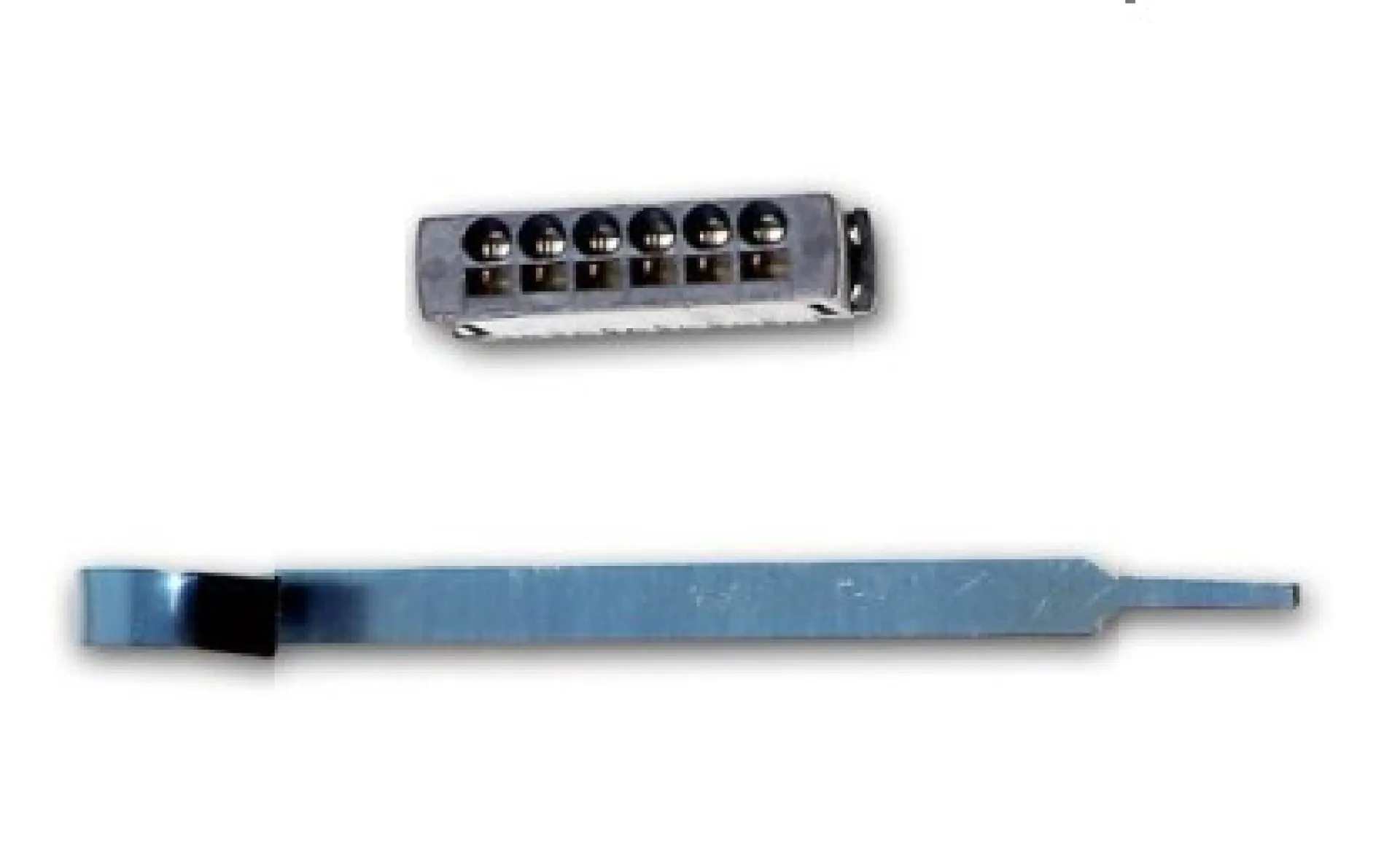

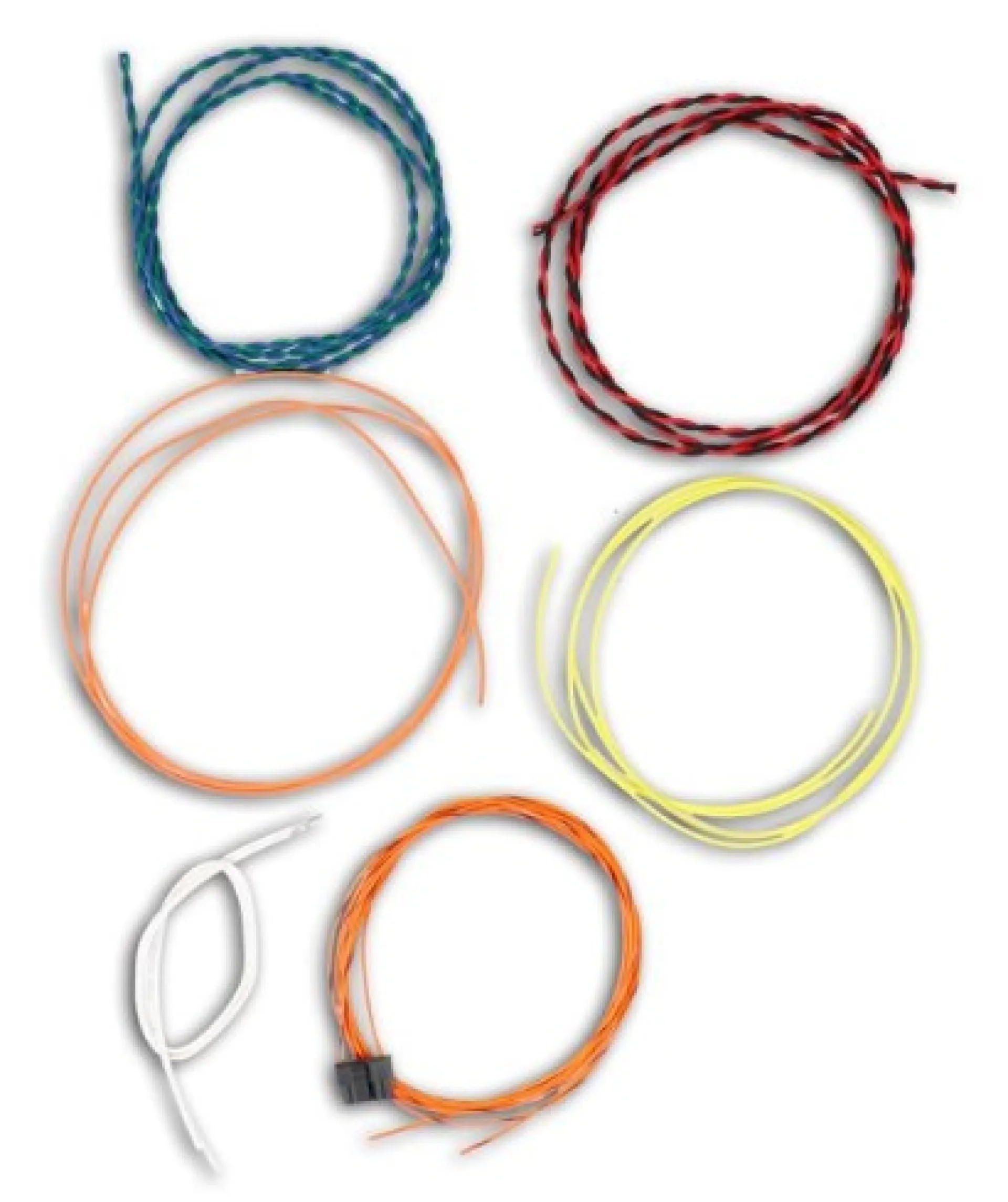

THUNDER STRUCK GROUND FAULT MONITOR V2
El Thunderstruck GFM 2.0 (Ground Fault Monitor), diseñado en colaboración con Dilithium Design, es un monitor de aislamiento y fallas a tierra altamente configurable para sistemas eléctricos de alta tensión en vehículos eléctricos (EV), marinos y estaciones de carga.
Este monitor de fallas a tierra está desarrollado para operar en entornos eléctricos complejos y ruidosos, ofreciendo lecturas rápidas gracias a un algoritmo avanzado que aplica de manera cíclica (a una frecuencia predeterminada de 1-2 Hz) una resistencia interna conocida de 2.18 MΩ entre los buses de alta tensión y la masa del chasis. Mediante la medición de la corriente resultante, calcula de forma matemática el nivel de aislamiento total en Ohmios por voltio, logrando diagnosticar con precisión fallas simétricas, asimétricas, intermitentes o de carácter capacitivo. Además de supervisar el aislamiento eléctrico, la versión 2.0 integra soporte para la monitorización de bucles de interbloqueo de alta tensión (HVIL), asegurando que los conectores de potencia principales permanezcan físicamente cerrados durante la operación.
Este monitor de fallas a tierra está desarrollado para operar en entornos eléctricos complejos y ruidosos, ofreciendo lecturas rápidas gracias a un algoritmo avanzado que aplica de manera cíclica (a una frecuencia predeterminada de 1-2 Hz) una resistencia interna conocida de 2.18 MΩ entre los buses de alta tensión y la masa del chasis. Mediante la medición de la corriente resultante, calcula de forma matemática el nivel de aislamiento total en Ohmios por voltio, logrando diagnosticar con precisión fallas simétricas, asimétricas, intermitentes o de carácter capacitivo. Además de supervisar el aislamiento eléctrico, la versión 2.0 integra soporte para la monitorización de bucles de interbloqueo de alta tensión (HVIL), asegurando que los conectores de potencia principales permanezcan físicamente cerrados durante la operación.
| Modelo exacto: | Thunderstruck GFM 2.0 (TS-GFM) |
| Desarrollador: | Dilithium Design |
| Rango de voltaje operativo (HV): | 30 V a 500 V DC (Recomendado de 48-408V) |
| Voltaje absoluto máximo (HV): | 600 V DC |
| Voltaje de alimentación (LV): | 9 V a 15 V DC (Línea de 12V típica) |
| Consumo de potencia: | 300 a 500 mW |
| Resistencia de medición interna: | 2.18 MΩ |
| Resistencia de terminación CAN interna: | 120 Ω |
| Salidas programables: | 2 salidas analógicas/digitales (0-15V abiertos, 0-200mA) |
| Puerto de comunicación: | 1 puerto CAN bus (Compatible con CANopen y J1939) |
| Puerto serial de configuración: | Conexión TTL de 5V a 115200 kbps |
| Compatibilidad nativa: | Dilithium MCU, TSM EV Display, Fellten CCS Controller |
| Grado de protección: | Equivalente a IP30 (Sin protección contra agua) |
| Temperatura de trabajo: | -20 °C a 85 °C |
| Dimensiones físicas: | 117 mm x 59 mm x 15 mm |
| Peso neto: | 60 gramos (Sin conectores ni arnés de cables) |
