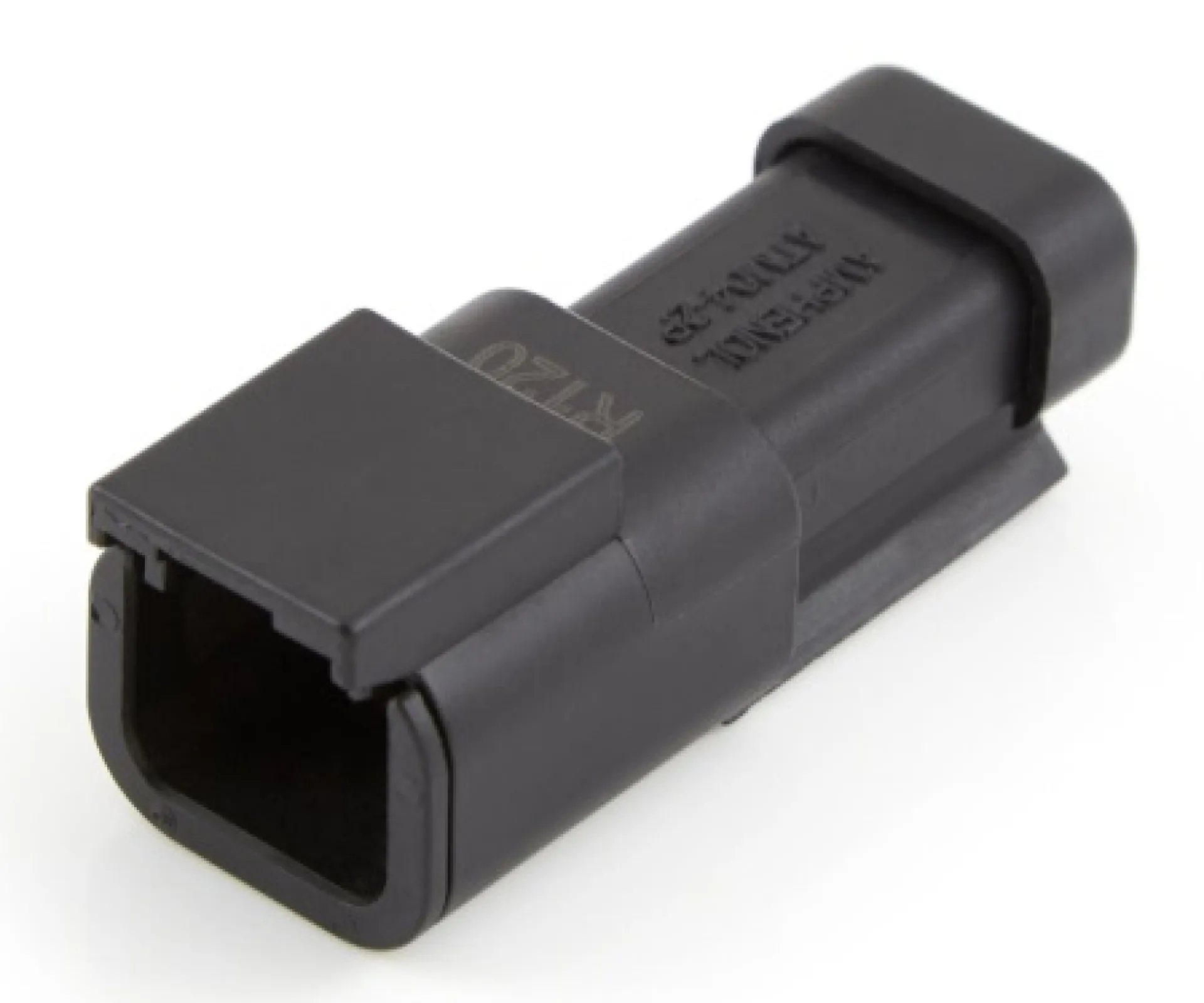

CONECTOR AUTOMOTRIZ SERIE ATM, RECEPTÁCULO ELÉCTRICO MALE, ATM-04-2P
El ATM04-2P es un conector automotriz de 2 vías y carcasa gris tipo receptáculo con pines macho de la serie ATM de Amphenol.
El Amphenol SINE Systems ATM04-2P es un receptáculo de acoplamiento en línea de 2 posiciones con pines macho, diseñado para soportar las condiciones ambientales más exigentes. Pertenece a la prestigiosa serie ATM Series™, la cual es una alternativa premium de alto rendimiento y 100% compatible con la serie DTM de Deutsch (TE Connectivity).
Este componente destaca por su robustez estructural y su fiabilidad en la transmisión de señales de baja potencia en entornos industriales y automotrices críticos.
Características de Diseño Avanzadas:
Sistema WedgeLock (Cierre de cuña): Utiliza la cuña de seguridad AWM-2P (se vende por separado), la cual garantiza la alineación perfecta de los terminales y evita que los pines se salgan debido a vibraciones extremas.
Seguridad de acoplamiento: Incorpora un pestillo integrado con sonido de "clic" audible que confirma el bloqueo seguro con el conector macho equivalente (ATM06-2S).
Eficiencia de Costos : Ofrece las mismas tolerancias militares y mecánicas que los estándares de la industria, pero optimizando los costos de manufactura.
Aplicaciones Comunes:
Debido a su tamaño compacto y sellado hermético, es el conector estándar para:
Conexiones de sensores en motores marinos, agrícolas y de transporte pesado.
Sistemas de iluminación auxiliar LED y cableado de chasis.
Equipos de automatización industrial expuestos a lavados a presión o humedad.
| Polos / Posiciones: | 2 pines (macho) |
| Corriente nominal: | 7.5 A |
| Voltaje nominal: | 250 V |
| Calibre de cable: | 16 a 22 AWG |
| Protección IP: | IP67 (contra polvo y agua) |
| Temperatura de trabajo: | -55°C a +125°C |
| Material: | Termoplástico con sellos de silicona |
| Referencia Cuña de Retención Obligatoria (Wedge Lock): | AWM-2P |
| Referencia de Pines Macho Compatibles (Contactos de Crimpado): | AT60-202-20141: Pin macho maquinado, acabado en Níquel (Calibre 16-22 AWG). |
| Referencia de Pines Macho Compatibles (Contactos de Crimpado): | AT60-202-2031: Pin macho maquinado, acabado en Oro (Calibre 16-22 AWG, para señales de alta fidelidad). |
| Referencia de Pines Macho Compatibles (Contactos de Crimpado): | AT60-20-0122: Pin macho estampado, acabado en Níquel (Calibre 16-22 AWG). |
| Referencia de Pines Macho Compatibles (Contactos de Crimpado): | AT60-20-0144: Pin macho estampado, acabado en Oro (Calibre 16-22 AWG). |
Productos relacionados

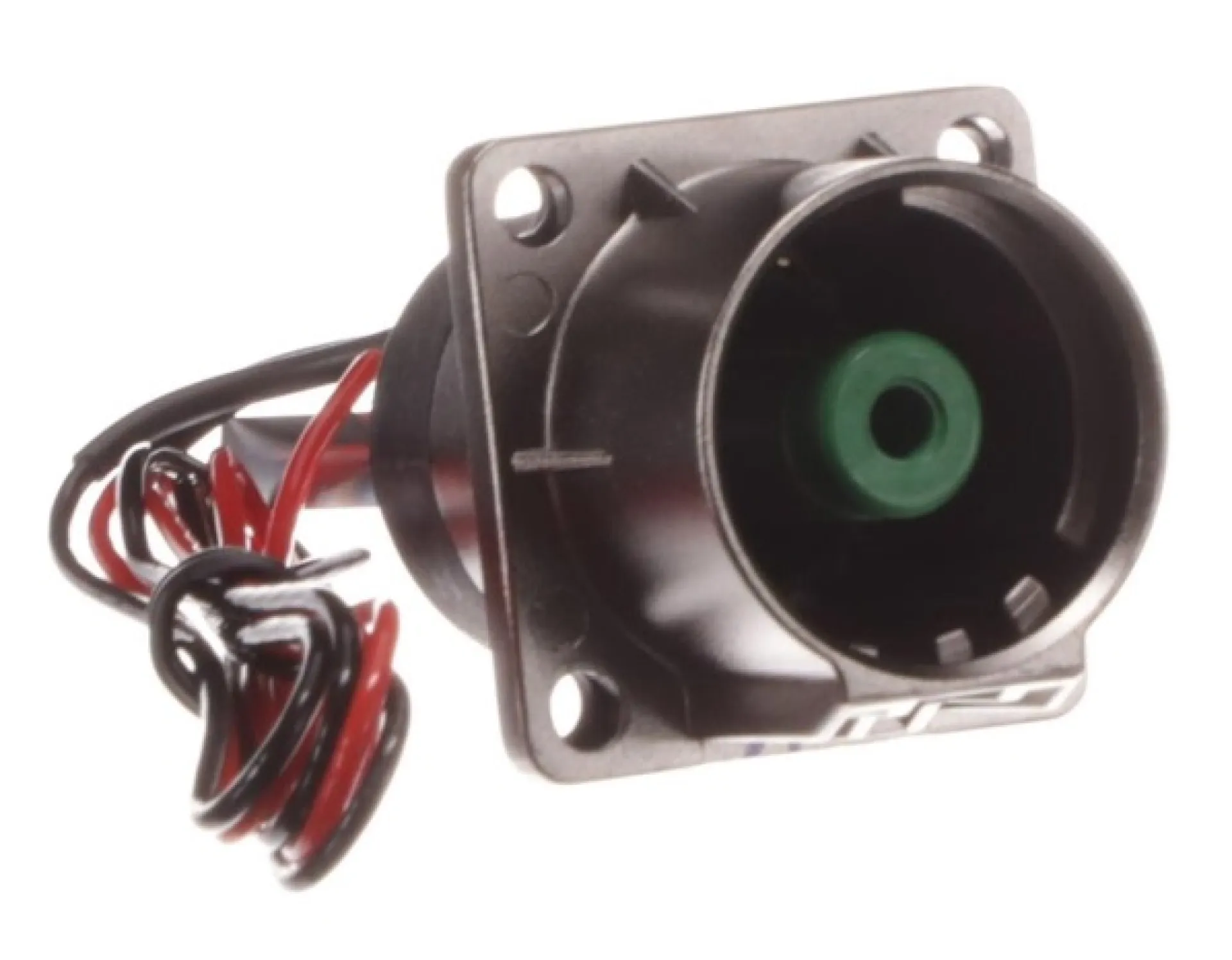

CONECTOR DE ALTO VOLTAJE PL00V-301-10M8
PowerLok 300; Male Receptacle; 1 Pole; HVIL; V-coded

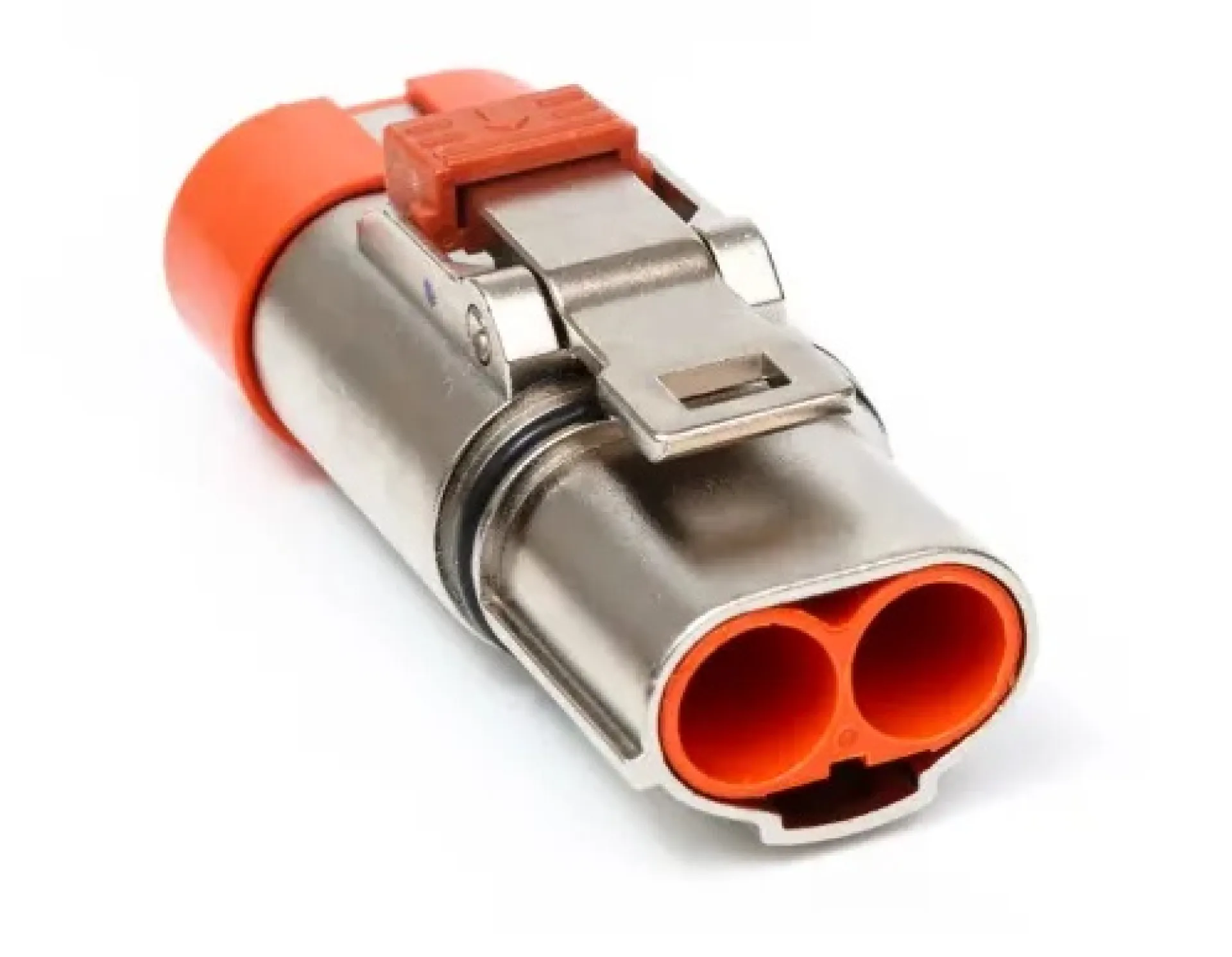

CONECTOR DE ALTO VOLTAJE PL182U-61-10
PowerLok 4.0; Female Connector; 2 Pole; HVIL; U-coded

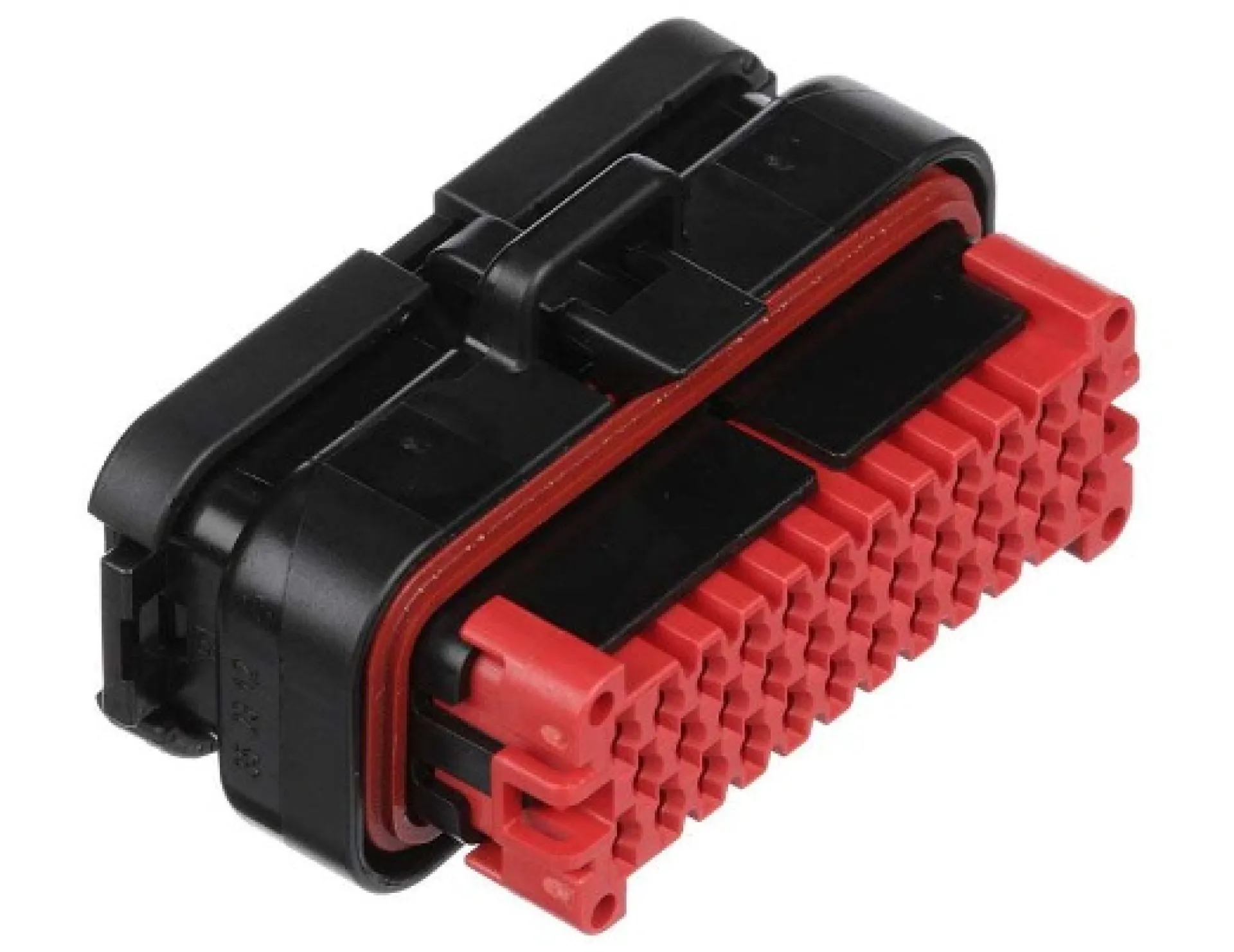

CONECTOR DE 35 PINES TE 776164-1 HEMBRA
Connector Housing - IP6K9K - AMPSEAL Series - Plug - 35 Ways - 4 mm - AMPSEAL female crimp terminals.

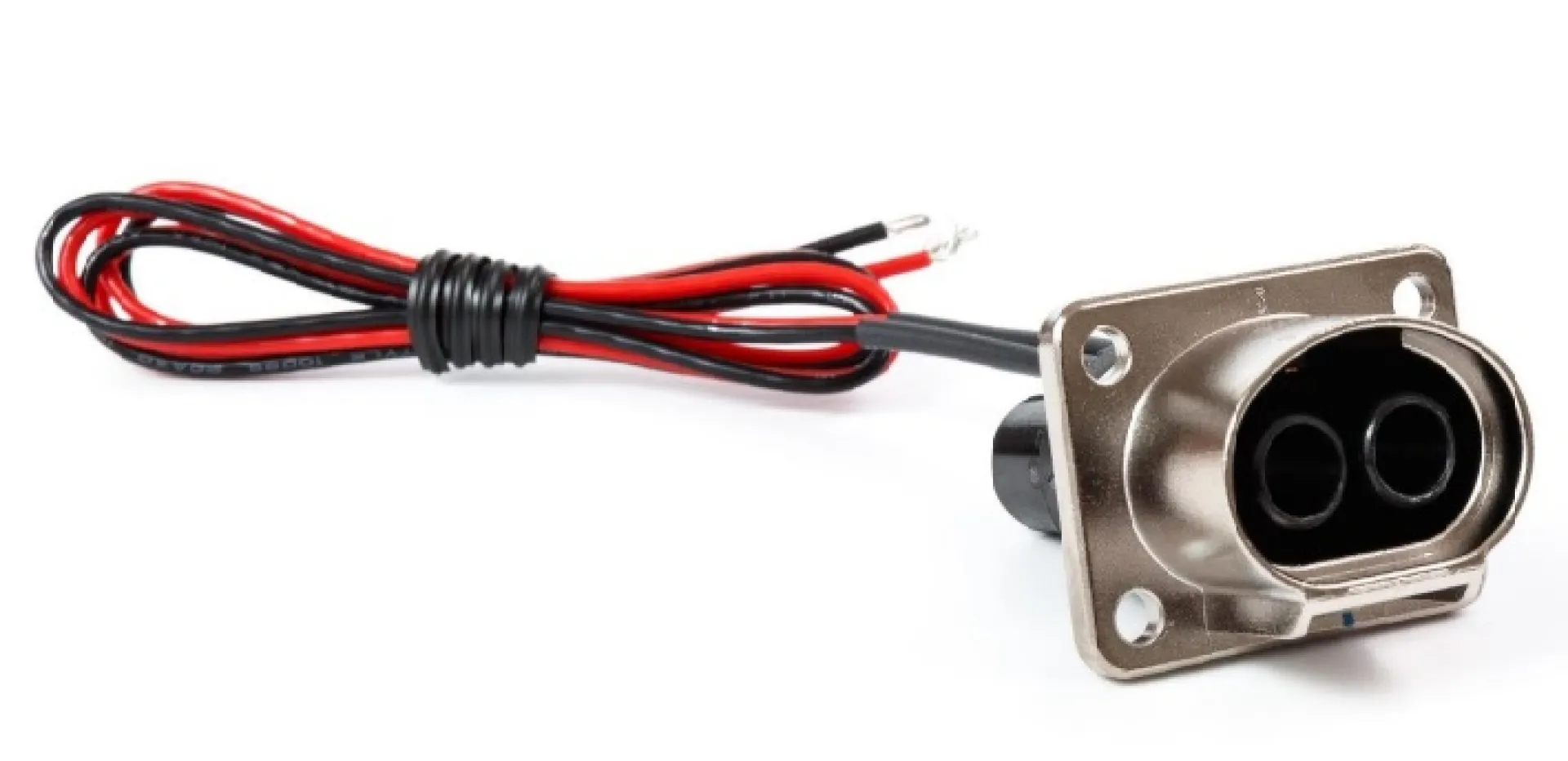

CONECTOR DE ALTO VOLTAJE PL082U-61-10
