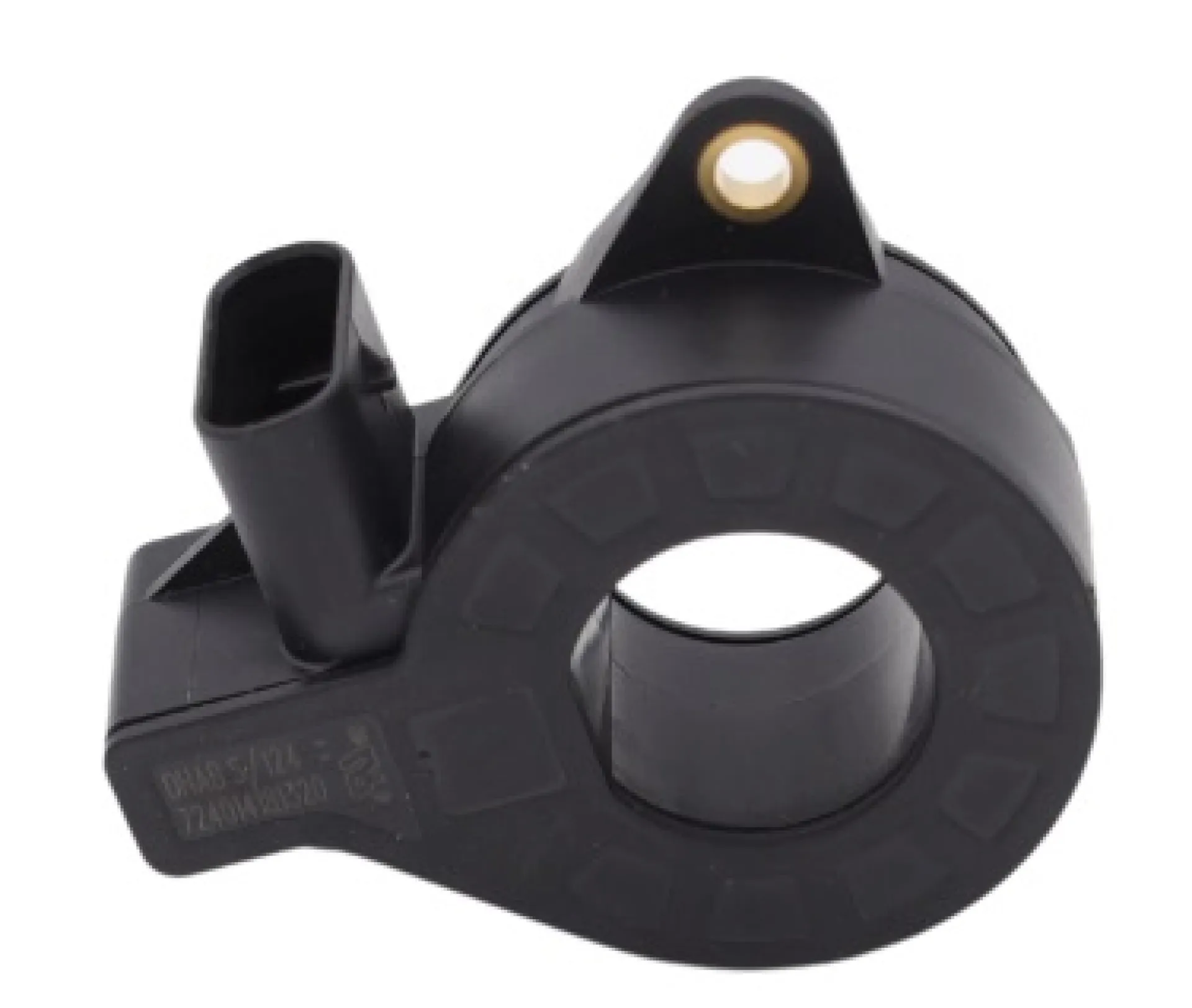

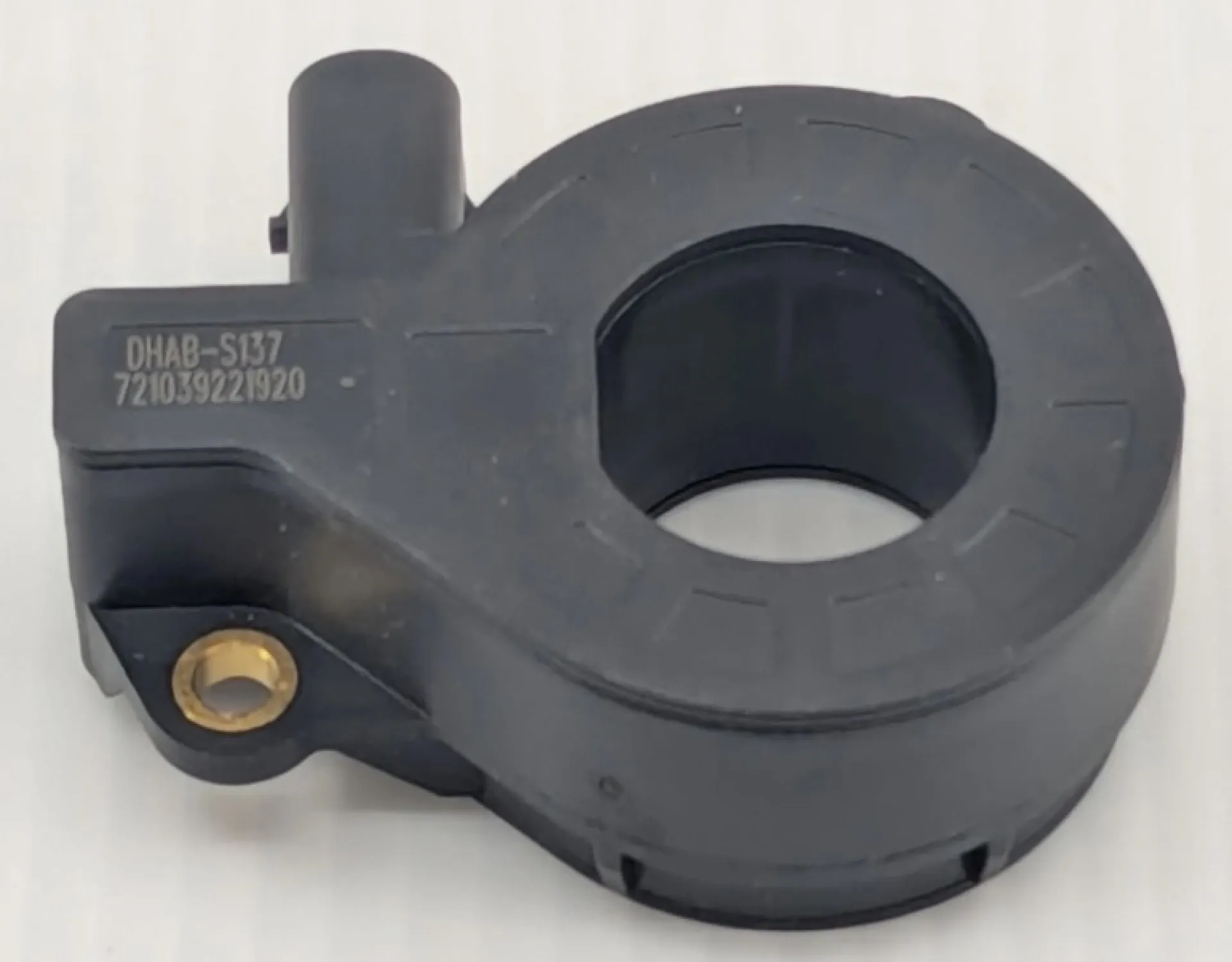

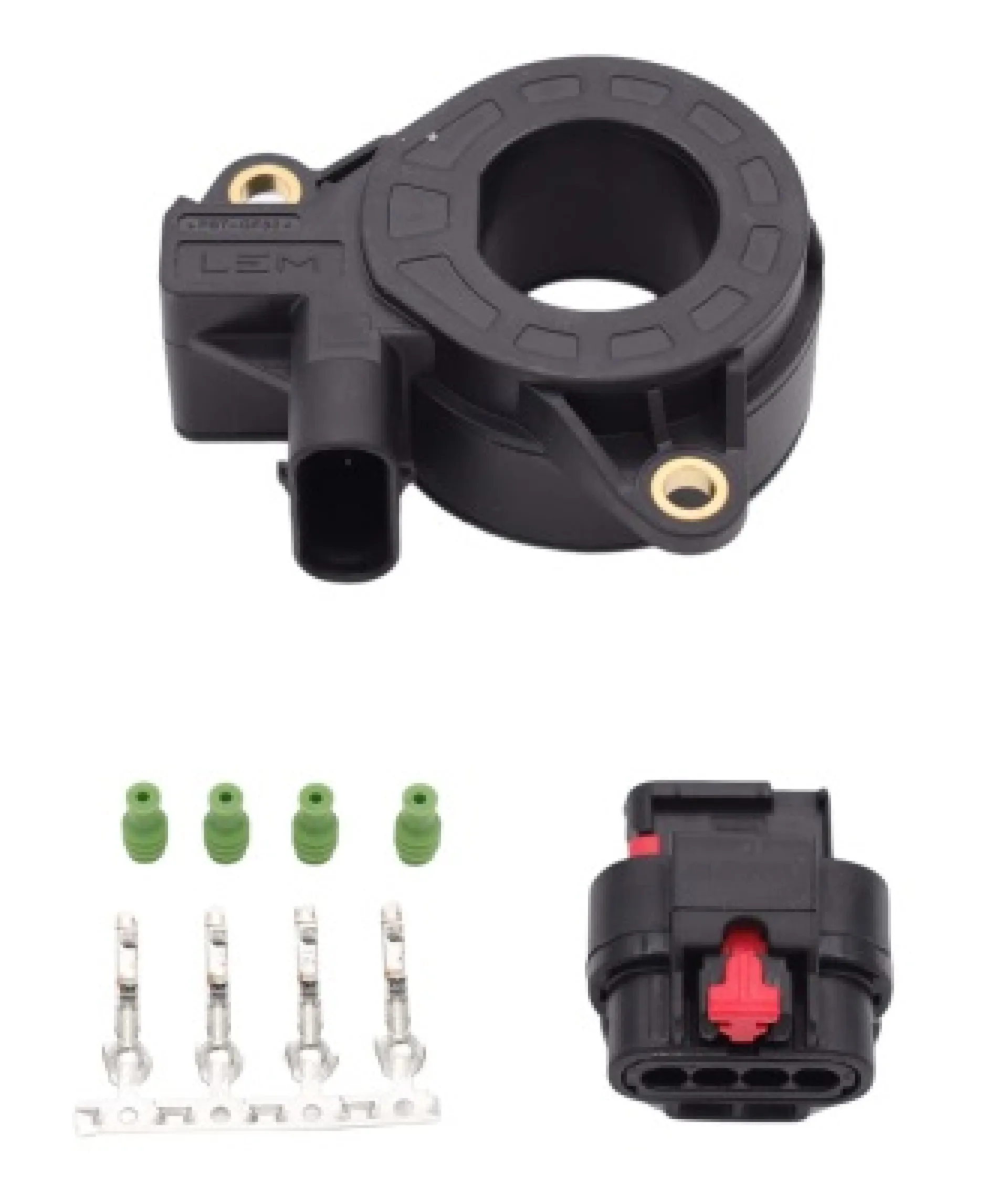

LEM DHAB CURRENT SENSOR - 1000A - S/137
El LEM DHAB S/137 es un transductor de corriente de efecto Hall de lazo abierto diseñado específicamente para aplicaciones automotrices de alta exigencia, tales como los sistemas de gestión de baterías (BMS) en vehículos híbridos y eléctricos.
El sensor LEM DHAB S/137 pertenece a la serie de transductores avanzados para automoción de LEM, desarrollados para optimizar el control de carga y descarga en paquetes de baterías de tracción. Utilizando la tecnología de efecto Hall en circuito abierto, el dispositivo permite el paso de un cable o barra colectora a través de su ventana central, garantizando un aislamiento galvánico absoluto entre el circuito primario de alta tensión y la electrónica de baja tensión del vehículo. Esto elimina los riesgos de cortocircuito hacia la centralita o el sistema de adquisición de datos.
Su característica técnica más importante es su arquitectura de doble canal analógico. En lugar de usar dos sensores por separado para cubrir diferentes intensidades de corriente, el DHAB S/137 procesa dos rangos de forma simultánea. El canal de baja corriente tiene un rango nominal de ±75A con una sensibilidad optimizada de 26.7 mV/A, permitiendo medir con precisión corrientes de mantenimiento, cargas lentas y consumos auxiliares. El segundo canal conmuta de manera efectiva hacia la medición de corrientes brutas de hasta ±1000A (1 kA) con el fin de registrar las demandas de energía del motor eléctrico durante picos de torque. Ambas salidas entregan una señal analógica ratiométrica de voltaje que varía de manera completamente lineal con respecto al suministro eléctrico de 5V DC del sensor. El encapsulado plástico de grado automotriz está diseñado para soportar temperaturas extremas bajo el capó (desde -40 °C hasta 125 °C) y vibraciones severas, ofreciendo un tiempo de respuesta rápido y una excelente linealidad en todo el espectro operativo.
| Número de pieza: | LEM DHAB S/137 |
| Tecnología de sensor: | Efecto Hall de lazo abierto (Open Loop) |
| Número de canales: | 2 canales independientes (Salida doble ratiométrica) |
| Rango canal bajo: | ±75 Amperios |
| Rango canal alto: | ±1000 Amperios (±1 kA) |
| Tipo de corriente: | CA, CC y pulsada |
| Voltaje de alimentación: | 4.75 V a 5.25 V CC (Unipolar) |
| Corriente de suministro: | 20 mA como máximo |
| Sensibilidad (Canal bajo): | 26.7 mV / A |
| Linealidad: | ±0.5% |
| Precisión: | ±2.5% a escala completa |
| Aislamiento: | Galvánico entre el primario y el secundario |
| Temperatura operativa: | -40 °C a 125 °C |
| Tipo de montaje: | Montaje en panel / pasante (Through Hole) |
